Situation de par le monde

Nous ne sommes pas seul au monde ...

Petit tour sur les réalisations de THT enfouie de par le monde

Cette liste n’est pas exhaustive.
Elle montre que ce n’est pas nouveau et que de nombreux projets existent de par le monde.

C’est donc réaliste et possible.

Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

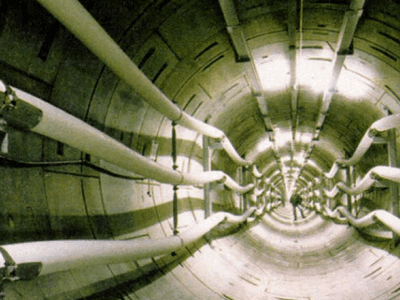

Ligne 400 kV de la ville de Berlin – Allemagne

La ligne, en double terne a une longueur de 6,3 km et est entrée en service en Décembre 1998 et constitue le lien diagonal du système d’alimentation THT de la ville de Berlin. La ligne est posée en tunnel ventilé ayant un diamètre de 3m et enterré à des profondeurs variables de 25 à 35 mètres.
Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

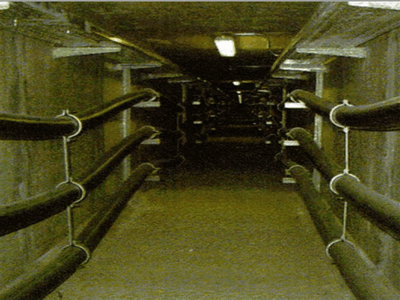

Ligne 400 kV Barajas – Madrid – Espagne

La nouvelle ligne est constituée de deux ternes de câbles isolés en XLPE ayant un conducteur de section 2500mm2 posés en tunnel équipé d’un système de ventilation forcée apte à garantir une capacité de transport de 1700 MVA par terne. La longueur de la connexion est de 12 km. La ligne a été mise en service en février 2004.
Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

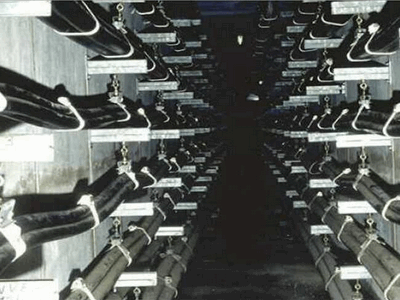

Exemple de pose en tunnel au Japon

Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

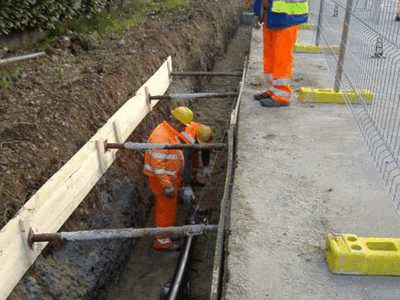

Pose d’un câble 400 kV en Italie le long d’une route départementale.

Les techniques de pose des câbles THT évoluent assez rapidement au fur et à mesure que l’expérience augmente auprès des gestionnaires de réseaux. Les installations récentes pour des capacités de transport non excessives et dans des zones non densément peuplées ont permis une simplification très importante des techniques de pose, qui devient de plus en plus semblable à celle des câbles HT.
La connexion, d’une longueur de 9 km, est constituée d’un double circuit 400 kV posé en nappe des deux cotés d’une route départementale. On peut remarquer que le chantier est très étroit et que le dérangement à la circulation est minimal.
Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

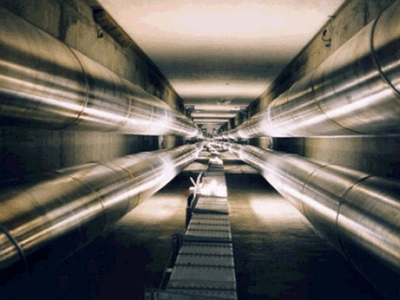

Tunnel contenant les Câbles à Isolation Gazeuse à Genève

Les Câbles à Isolation Gazeuse (CIG) sont essentiellement des tubes métalliques contenant des conducteurs soutenus par des isolateurs de support. L’isolation est assurée par un gaz (ou un mélange) sous pression.

Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

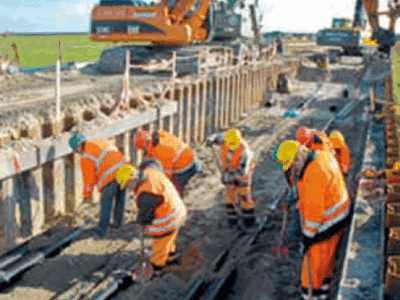

Chantier de construction d’une liaison souterraine 400KV composée de deux tricâbles en Allemagne.

Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

Pose de câble THT en Italie et utilisation d’écran magnétique à l’approche de zones urbaines

Avec ABB et TBEA, Siemens a fourni une partie des transformateurs.

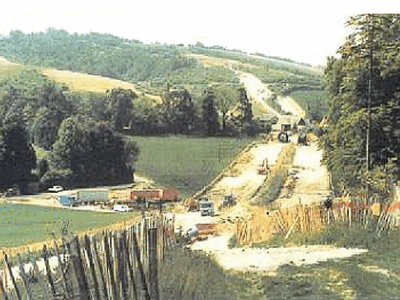

Fin du chantier d’une liaison 400 KV en Angleterre

  • Ligne 400KV de la ville de Copenhage. Les câbles sont posés dans un tunnel de 3 m de diamètre et 20 km de long.
  • Ligne 500KV XLPE câble dans un tunnel au japon sur 40km pour alimenter Tokyo. Cette ligne est en opération depuis l’année

(source : Sycabel)
